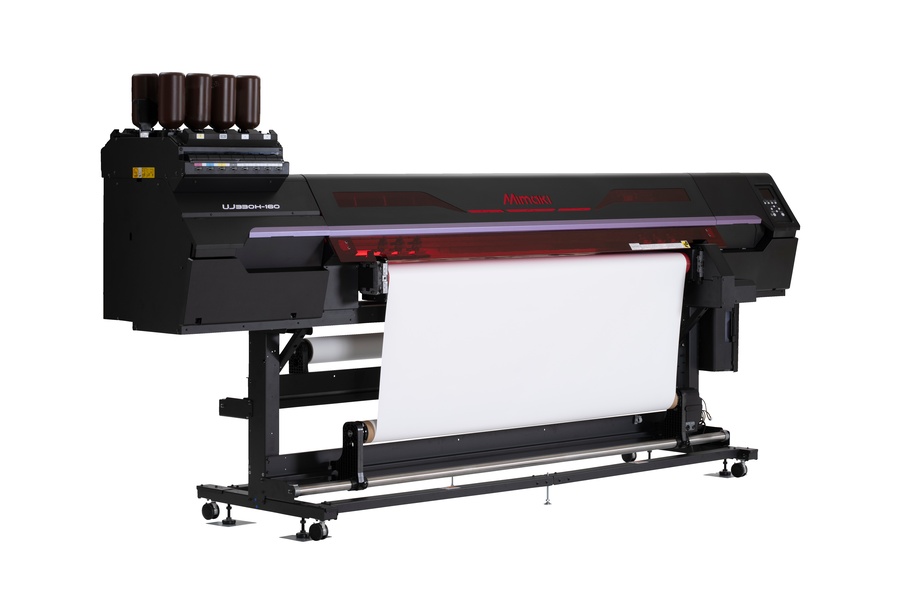

Mimaki UJ330H-160 Hybrid UV Drucker
Eine große Bandbreite an Grafiken mit nur einer Maschine erstellen – Hybrid-UV-Inkjetdrucker
Der „UJ330H-160“ ist ein Hybrid-UV-Inkjetdrucker, der neben dem Druck auf Rollenmaterialien auch den Direktdruck auf starre Materialien bzw. Platten unterstützt.
Er reduziert den Platzbedarf und hohe Investitionskosten. Gleichzeitig ermöglicht seine Konstruktion einen schnellen und einfachen Wechsel zwischen Rollen- und Plattenmaterialien und steigert dadurch die Produktionseffizienz.
Auch bei begrenztem Personal und wenig Platz können verschiedenste Materialien und Anwendungen flexibel verarbeitet werden, ohne dass für jede Anwendung unterschiedliche Maschinen erforderlich sind.
Produktübersicht
- Hybrid-UV-Drucker: Direktdruck auf Rollenmaterialien und starre Plattenmaterialien mit nur einer Maschine.
- Erweitern Sie Ihr Anwendungsspektrum bei gleichbleibender Zuverlässigkeit: Vielseitige Materialunterstützung für ein erweitertes Spektrum an Werbe- und Signage-Anwendungen, z. B. Vinyl, Planenmaterial, Tapeten und Stoffe.
- Optimieren Sie die Effizienz Ihrer Arbeitsabläufe: Stabile Verarbeitung einer großen Bandbreite an starren Materialien.
- Schnelle und hochwertige Ausgabe mit 330-Qualität: Von gleichmäßigen, vollflächigen Drucken bis zu weichen, fein abgestuften Farbverläufen – bei einer praxisnahen Produktivität von 14,0 m²/h*.
- Bei Verwendung von CMYK + Weiß + Klarlack bzw. CMYK LcLm + Weiß als Tintenkonfiguration.
- UV-X 3-Wege-Fördersystem: Minimiert das Risiko von Verformungen und Wölbungen des Materials und sorgt durch ein neu entwickeltes Förderbandsystem für einen stabilen Materialtransport.
- UV-Funktionen mit Mehrwert: Weißtinte, Klarlack und Mehrschichtdruck mit bis zu fünf Schichten.
- UV-Tinte der nächsten Generation – sicherer für Mensch und Umwelt: Rund 30 % geringere Geruchsentwicklung als bisher, SVHC-frei und CMR-frei.

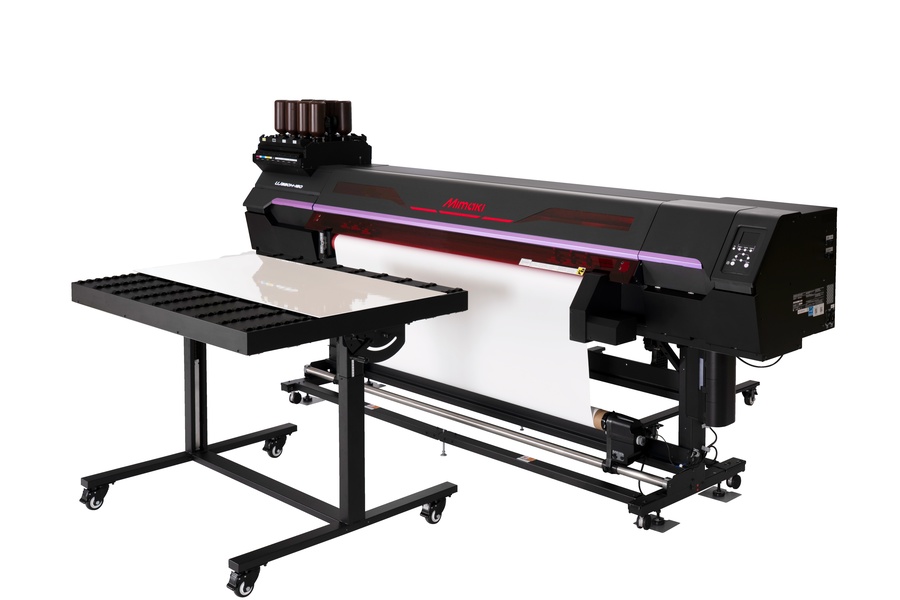

UJ330H-160 – maximale Flexibilität für Rollen- und Plattenmaterialien
Der Mimaki UJ330H-160 verbindet die Flexibilität eines Rollendruckers mit den Möglichkeiten eines Flachbett- bzw. Plattendrucksystems. Neben klassischen Rollenmedien lassen sich auch großformatige, starre und anspruchsvolle Materialien direkt bedrucken. Dadurch können zahlreiche Anwendungen mit nur einer Maschine produziert und zusätzliche Arbeitsschritte oder externe Produktionen reduziert werden.
Breites Anwendungsspektrum – auch für anspruchsvolle Rollenmedien

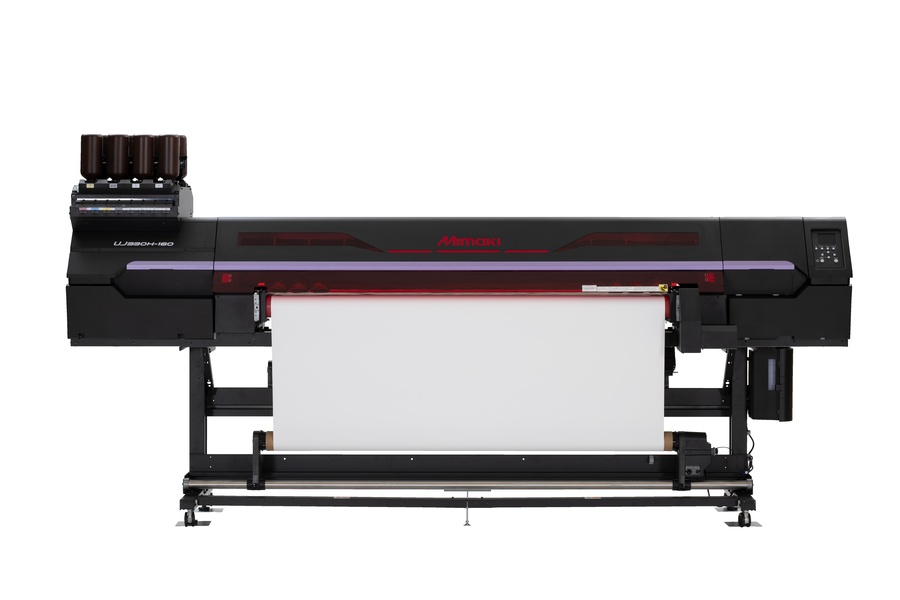

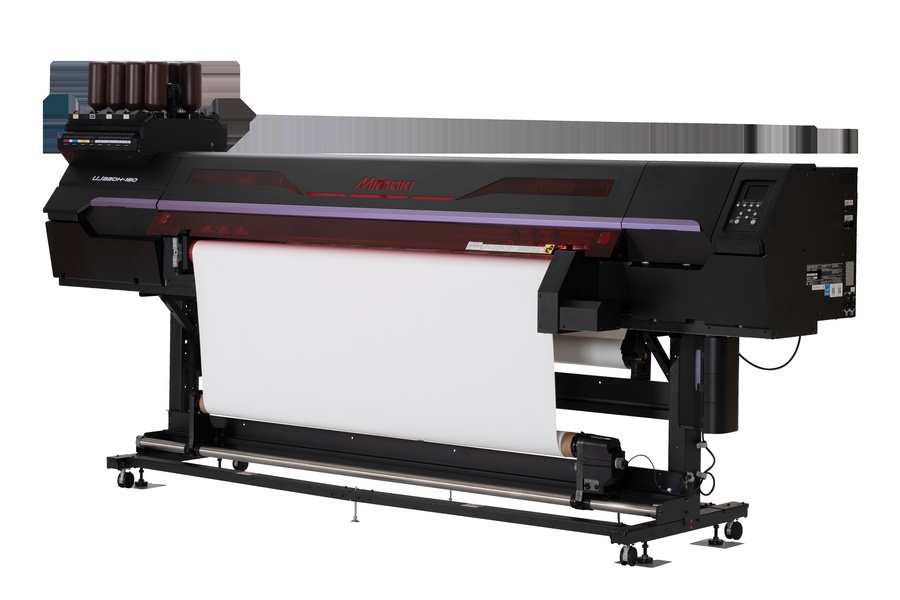

Der UJ330H-160 verarbeitet nicht nur klassische Rollenmaterialien, sondern auch Medien, die mit herkömmlichen Transportsystemen häufig schwierig zu handhaben sind. Selbst dünne Folien und Textilien können stabil durch das Drucksystem geführt werden. Die kontrollierte Materialführung trägt dazu bei, die Oberfläche zu schonen und gleichzeitig eine konstant hohe Druckqualität zu erzielen.
Damit eignet sich das System für eine Vielzahl von Anwendungen, beispielsweise Indoor-Signage, selbstklebende Folien, Banner, Tapeten, Dekorationsanwendungen und Bodengrafiken. Darüber hinaus eröffnet es neue Möglichkeiten für anspruchsvollere Materialien wie Textilien für Soft Signage, Soft-PVC, PET-Folien oder Kunstleder. So können beispielsweise Raumteiler, Fensterdekorationen sowie individualisierte Taschen, Schuhe oder Fahrzeuginnenausstattungen realisiert werden.

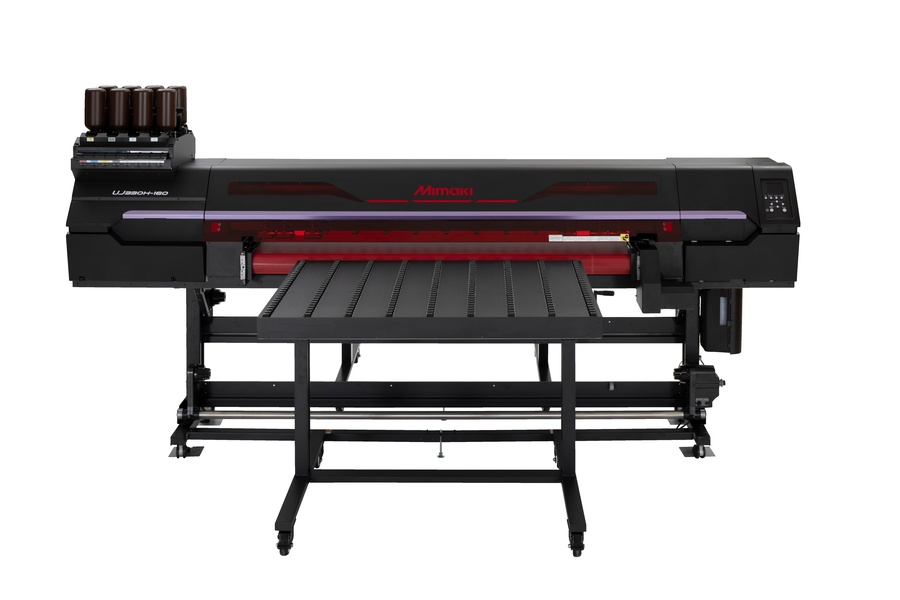

Effizienter Direktdruck auf starre Platten

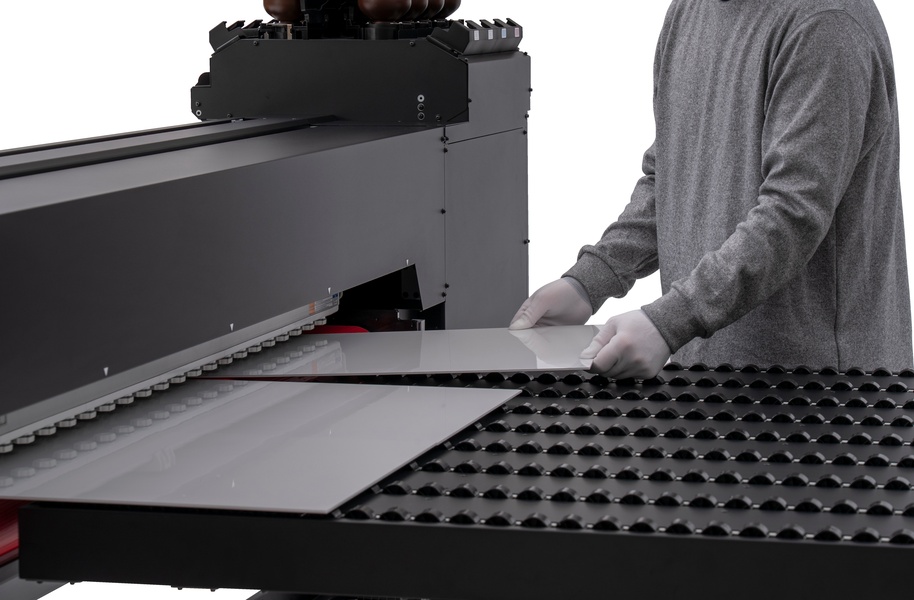

Auch bei starren Materialien bietet der UJ330H-160 eine hohe Flexibilität. Platten können direkt bedruckt werden, wodurch aufwendige Kaschierarbeiten oder die Vergabe bestimmter Produktionsschritte an externe Dienstleister reduziert werden können.
Das System verarbeitet unterschiedliche Plattentypen zuverlässig – darunter großformatige Aluminium-Verbundplatten, leichte und verformungsanfällige Hartschaum- bzw. Styrolplatten sowie dickere Schildermaterialien wie Foam Board.
Für eine zusätzliche Steigerung der Produktivität können bis zu sieben Platten gleichzeitig bedruckt werden. Dadurch lassen sich Materialwechsel reduzieren und insbesondere bei der Produktion mehrerer kleinerer Schilder oder Displays effizientere Arbeitsabläufe realisieren.
Hohe Druckqualität mit 330-Series-Druckkopftechnologie
Der UJ330H-160 ist mit hochauflösenden 330-Series-Druckköpfen ausgestattet. Die versetzte Anordnung der Druckköpfe ermöglicht eine Kombination aus hoher Geschwindigkeit und präziser Bildwiedergabe.
Das Ergebnis reicht von gleichmäßigen Vollflächen und kräftigen Farben bis hin zu feinen Details und weichen Farbverläufen. Abhängig vom gewählten Druckmodus sind unterschiedliche Produktionsgeschwindigkeiten möglich. Bei entsprechenden Tintenkonfigurationen erreicht das System eine praxisnahe Produktivität von bis zu 14,0 m²/h bei hochwertiger Ausgabe.
Die Druckköpfe können Tintentröpfchen mit einer Größe von nur 4 Pikoliter präzise positionieren. Dadurch entstehen detailreiche Druckbilder mit feinen Übergängen und geringer sichtbarer Körnung.
Zusätzlich arbeitet das System mit drei kontrollierten Tropfengrößen. Größere Tropfen sorgen für eine hohe und gleichmäßige Flächendeckung, während kleinere Tropfen feine Details und Abstufungen wiedergeben. Dadurch werden sowohl satte Vollflächen als auch hochwertige Gradationen ermöglicht.
UV × 3-Wege-Fördersystem für einen stabilen Materialtransport
Die UV-Technologie arbeitet ohne hohe thermische Belastung des Materials und reduziert dadurch das Risiko von Verformungen oder Wölbungen während des Druckprozesses.
Für die zuverlässige Führung unterschiedlichster Plattenmaterialien kombiniert Mimaki drei Transportmechanismen:
- Auto Vacuum: Ein leistungsstarkes Vakuumsystem hält das Material während des Transports gleichmäßig auf der Oberfläche und reduziert Faltenbildung, Durchhängen oder Verrutschen.
- Rear Clamp Roller: Der hintere Klemmmechanismus reduziert das Anheben und Verformen starrer Materialien und unterstützt eine gleichmäßige, präzise Materialführung.
- Power Lock Roller: Der vordere Transportmechanismus stabilisiert insbesondere die Vorderkante und die seitlichen Bereiche des Materials. Dadurch können auch großformatige oder zu Verformungen neigende Platten zuverlässig transportiert werden.
Das Zusammenspiel dieser drei Systeme sorgt für einen stabilen und kontrollierten Materialtransport über ein breites Spektrum an Plattenmaterialien hinweg.
Zusätzliche Gestaltungsmöglichkeiten mit UV-Tinten
Der UJ330H-160 bietet neben dem klassischen Farbdruck weitere UV-Druckfunktionen für hochwertige und kreative Anwendungen.
Hochdeckende Weißtinte ermöglicht den Druck auf transparenten oder farbigen Materialien und schafft eine zuverlässige Grundlage für farbintensive Motive. Klarlack kann gezielt eingesetzt werden, um glänzende oder matte Oberflächen sowie zusätzliche optische Effekte zu erzeugen.
Darüber hinaus unterstützt das System den Mehrschichtdruck mit bis zu fünf Druckschichten. Dadurch lassen sich komplexe Druckaufbauten, besondere Tag-/Nacht-Effekte und weitere hochwertige Veredelungen direkt im Druckprozess realisieren.
Druckkopf | Piezo-Druckkopf nach dem Drop-on-Demand-Prinzip, 2 versetzt angeordnete Druckköpfe |
Druckauflösung | Y: 600 / 1.200 dpi; X: 600 / 900 / 1.200 / 1.800 dpi |
Druckkopfabstand | Automatische Anpassung des Druckkopfabstands. 1,5 bis 3,0 mm in 0,1-mm-Schritten, automatische Einstellung über die Höhenanpassung des Förderbands |
Tinte – Typ/Farbe | ELS-170 / ELS-175: C, M, Y, K, Lc, Lm, W, Cl • LUS-210: C, M, Y, K, W |
Tintenkapazität | 1-Liter-Flasche |
Maximale Druckbreite | 1.610 mm (63,4") |
Rollenmedien – unterstützte Breite | 210–1.620 mm (8,3–63,8") |
Rollenmedien – maximaler Rollendurchmesser | Ø 250 mm (9,8") oder weniger |
Rollenmedien – maximales Rollengewicht | 45 kg oder weniger |
Rollenmedien – Kerndurchmesser | 2 Zoll / 3 Zoll |
Aufwickeldrehmoment-Begrenzer | Standardeinstellung: Niedrig; einstellbar von Niedrig bis Hoch |
Starre Medien – unterstützte Breite | 210–1.620 mm (8,3–63,8") |
Starre Medien – unterstützte Länge | 280–2.500 mm (11–98,4"). Die Steuerung unterstützt bis zu 3.100 mm; maximale Drucklänge bis 3.090 mm |
Starre Medien – maximale Dicke | 50,8 mm (2") oder weniger |
Starre Medien – maximales Gewicht | 25 kg oder weniger bzw. 7 kg/m² oder weniger |
Automatische Justierung | DAS2 vorhanden |
Schnittstellen | Ethernet 1000BASE-T (empfohlen), USB 2.0 High-Speed |
Zertifizierungen | VCCI Klasse A, FCC Klasse A, ETL IEC 62368-1, CE, Niederspannungsrichtlinie, Maschinenrichtlinie, RoHS, CB, REACH, Energy Star, RCM, EAC, KC, UKCA |
Stromversorgung | Einphasig AC 100–120 V ±10 %, 8 A oder einphasig AC 200–240 V ±10 %, 5 A; 50/60 Hz ±1 Hz |
Leistungsaufnahme | Max. 800 W; Tinte1: 1.400 W / Tinte2: 500 W; durchschnittlich ca. 4,5 W oder weniger ×2 im Standby |
Betriebsumgebung | Temperatur: 20–30 °C; Luftfeuchtigkeit: 35–65 % rF, nicht kondensierend; empfohlene Temperatur: 20–25 °C; Staubbelastung: allgemeines Büroniveau |
Abmessungen (B × T × H) | Haupteinheit: 3.225 × 785 × 1.420 mm • Haupteinheit + 1 Rollentisch: 3.225 × 2.664 × 1.420 mm • Haupteinheit + 2 Rollentische: 3.225 × 4.712 × 1.420 mm |
Gewicht | Haupteinheit: 386 kg • Haupteinheit + 1 Rollentisch: 498 kg • Haupteinheit + 2 Rollentische: 610 kg |
